Цилиндрические направляющие WH30h6
Полые цилиндрические направляющие
Артикул (SKU):
WH30h6
Закажите этот товар в 1 клик
Описание товара
Подробности

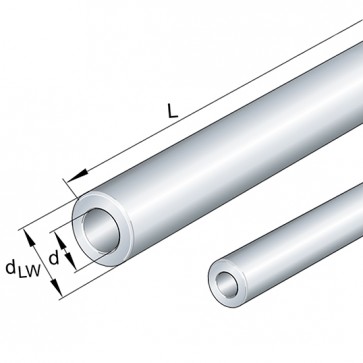

Полые цилиндрические направляющие
ХАРАКТЕРИСТИКИ
| d | 18 mm | Допуск: +/-0,15 |
| dLW | 30 mm | Допуск h7: 0/-21 мкм Допуск h6 на диаметр – по запросу |
| Lmax | 7100 mm |
| 1) | Допуск круглости не должен превышать половины допуска диаметра | |
| 2) | При длине вала не более < 500 мм допуск на прямолинейность 0,1 мм. | |
| Rhtmin | 1,5 mm | Глубина поверхностной закалки: Согласно DIN ISO 13012 |
| t2 | 9 µm | Параллельность |
| t3 | 0,2 | Прямолинейность |
| mW | 3,55 kg/m | Масса вала |
Дополнительная информация
Дополнительная информация
| Производитель | Schaeffler INA |
|---|---|
| D | 18,2 |
| L, мм | 7100 |
