Цилиндрические направляющие W12h6

сплошные цилиндрические направляющие, без резьбовых отверстий; возможно коррозионностойкое исполнение
Артикул (SKU): W12h6
Уведомить при снижении цены

Статус: В наличии

Оформите заявку на расчет/подбор на сайте.

или по тел.: 8 (800) 551-67-01

Дождитесь, когда с Вами свяжется наш специалист.

Закажите доставку или оформите самовывоз.

Согласуйте все детали заказа.!

Описание товара
Подробности

сплошные цилиндрические направляющие, без резьбовых отверстий; возможно коррозионностойкое исполнение

ХАРАКТЕРИСТИКИ

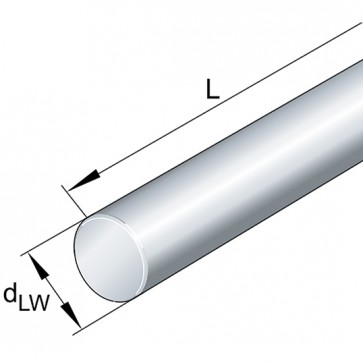

dLW 12  mm
L 6000  mm
  0 / -11  µm  Допуск h6
    Осевая резьба:
G2 = M4 / M5

Радиальная резьба:
jL = 75 / 120 мм
aL = 10 мм (схема расположения отверстий 03)
aR = 3 x G2 + G7 (схема расположения отверстий 04 - 05)
aL и aR зависят от длины цилиндрической направляющей.
Для исполнений с расположением отверстий 04 и 05 следует учесть осевые резьбы.
T7 = 7 мм
T8 = 2 мм
N3 = 5 мм
G7 = M4
01   Индекс 01
осевая резьба с одной стороны
02   Индекс 02
осевая резьба с двух сторон
03   Индекс 03
радиальная резьба
04   Индекс 04
осевая резьба с одной стороны и радиальные резьбы
05   Индекс 05
осевая резьба с двух сторон и радиальные резьбы
Rhtmin 0,6  mm  Глубина поверхностной закалки:
Согласно DIN ISO 13012
t1 5  µm  Допуск круглости
t2 8  µm  Параллельность:
Измерение разности диаметров.
mW 890  g/m  Масса вала
Для исполнений с индексом 04 и 05 следует учесть осевые резьбы.
Дополнительная информация
Дополнительная информация
Вес, кг Нет
Производитель INA
D 12
L, мм 6000
