Направляющие с подшипниками-роликами

Направляющие с подшипниками-роликами

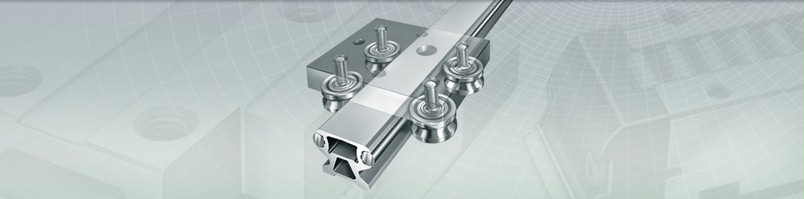

Линейные направляющие с подшипниками-роликами – это разновидность модульных рельсовых направляющих. Они характеризуются бесшумной работой, небольшим весом, способностью перемещать грузы на длинные расстояния с высокой скоростью. Роликовые рельсовые направляющие подходят для станочного оборудования, индустриальных роботов, часто применяются в системах транспортировки и разгрузки.

Как и другие типы линейных направляющих производства Schaeffler Group они состоят из модулей:

  • Кареток
  • Профилированных роликов
  • Рельсов с зафальцованными стальными валиками

Каретки бывают нескольких видов: полые, открытые, с плавающими подшипниками-роликами, компактные, поворотные. Каждый тип каретки применяют для различных траекторий движения: криволинейных, овальных или круговых.

Рельсы могут иметь сплошной, полый или плоский профиль с пазом или без, с одним или двумя направляющими валиками и т.д. Они могут быть прямые или изогнутые.

В зависимости от назначения направляющей выбирается определенный тип рельса.

В компании Барс-Гидравлик Групп можно купить линейные направляющие с подшипниками-роликами INA производства Schaeffler. Schaeffler Group разрабатывает и производит продукты высокого качества, которые применяют в технике во всех областях, связанных с перемещением.

Роликовые рельсовые системы перемещений INA имеют модульный принцип сборки. Вы всегда можете подобрать оптимальный набор модулей для ваших задач. Расчет производится с учетом следующих параметров:

  • Тип оборудования
  • Требуемый класс точности
  • Сила и вектор нагрузки
  • Размеры
  • Требования к жесткости конструкции
  • Скорость, ускорение
  • Условия, в которых работает оборудование

Мы поставляем следующие модули:

  • Все типы кареток
  • Все типы рельс
  • Фиксированные и плавающие подшипники-ролики
  • Центрические и эксцентрические цапфы
  • Комплектующие и принадлежности: соединители для рельсов, концевые пластины, скребки-питатели, смазочные/защитные узлы, защитные планки, жесткие упоры, заглушки, защиту пазов, крепежные элементы.

Обратите внимание! На сайте размещен не полный каталог модулей и комплектующих линейных систем перемещений с подшипниками-роликами. Узнать наличие интересующего Вас продукта, сроки поставки, а также стоимость можно у наших инженеров-консультантов любым удобным способом:

  • Оформить заявку на сайте или оптравить по эл. почте: info@barslinear.ru.
  • Позвонить по номеру 8 (800) 551-77-01 (звонок по России бесплатный).
  • Приехать в офис Барс-Гидравлик Групп.

Позиции с 1 по 30 из 205

на странице

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. ...
  7. 7

Позиции с 1 по 30 из 205

на странице

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. ...
  7. 7
Полный перечень модулей и комплектующих для линейных направляющих с подшипниками-роликами INA производства Schaeffler Group, который Вы можете купить в Барс-Гидравлик Групп:
Каретки Описание
LFCL Полая каретка, беззазорная. Возможно коррозионностойкое исполнение.
LFL..-SF Открытая каретка, стандартное исполнение, беззазорная. Возможно коррозионностойкое исполнение.
LFL..-E-SF Открытая каретка, широкое, удлиненное исполнение, беззазорная. Возможно коррозионностойкое исполнение.
LFLL..-SF Каретка с плавающими подшипниками-роликами, беззазорная.
LFKL..-SF Компактная каретка, беззазорная. Возможно коррозионностойкое исполнение.
LFKL..-E-SF Компактная каретка, широкое, удлиненное исполнение, беззазорная. Возможно коррозионностойкое исполнение.
LFKL..-EE-SF Компактная каретка, широкое, удлиненное исполнение, беззазорная. Возможно коррозионностойкое исполнение.
LFDL..-B Поворотная каретка. Возможно коррозионностойкое исполнение.
LFDL..-SF Поворотная каретка, беззазорная. Возможно коррозионностойкое исполнение.
Направляющие рельсы Описание
LFS Сплошной профиль, с двумя направляющими валиками. Возможно коррозионностойкое исполнение.
LFS..-C Полый профиль, с двумя направляющими валиками. Возможно коррозионностойкое исполнение.
LFS..-CE Полый профиль, половинное расстояние между крепежными отверстиями, с двумя направляющими валиками. Возможно коррозионностойкое исполнение.
LFS..-E Сплошной профиль, с двумя направляющими валиками. Возможно коррозионностойкое исполнение.
LFS..-EE Сплошной профиль, с двумя направляющими валиками. Возможно коррозионностойкое исполнение.
LFS..-F Плоский сплошной профиль, с двумя направляющими валиками. Возможно коррозионностойкое исполнение.
LFS..-FE Плоский сплошной профиль, половинное расстояние между крепежными отверстиями, с двумя направляющими валиками. Возможно коррозионностойкое исполнение.
LFS..-N Сплошной профиль, с Т-образным пазом, с двумя направляющими валиками. Возможно коррозионностойкое исполнение.
LFS..-NZZ Сплошной профиль, с Т-образным пазом и боковыми пазами, с двумя направляющими валиками. Возможно коррозионностойкое исполнение.
LFS..-M Полый профиль, с крепежными пазами, с двумя направляющими валиками. Возможно коррозионностойкое исполнение.
LFS..-FH Полурельс плоского сплошного профиля, с одним направляющим валиком. Возможно коррозионностойкое исполнение.
LFS..-FHE Полурельс плоского сплошного профиля, половинное расстояние между крепежными отверстиями, с одним направляющим валиком. Возможно коррозионностойкое исполнение.
LFS..-FHEE Полурельс плоского сплошного профиля, уменьшенное расстояние между крепежными отверстиями, с одним направляющим валиком. Возможно коррозионностойкое исполнение.
LFSR..-St Дуговой сегмент сплошного профиля. Возможно коррозионностойкое исполнение.
LFS..-OV..-VBS Дуговые сегменты сплошного профиля. Возможно коррозионностойкое исполнение.
Направляющие ролики Описание
LFR..-2Z Фиксированные подшипники-ролики, двухрядные, щелевое уплотнение с двух сторон.
LFR..-2RS-RB Фиксированные подшипники-ролики, двухрядные, контактные уплотнения с двух сторон, коррозионностойкое исполнение.
LFR..-2RSR-NA Плавающие подшипники-ролики, контактные уплотнения с двух сторон, с внутренним кольцом.
LFRI..-2Z Фиксированные подшипники-ролики, двухрядные, щелевое уплотнение с двух сторон.

Цапфы Описание
LFZ Центрические цапфы для направляющих роликов LFR.
LFZ..-A1 Центрические цапфы для направляющих роликов LFR.
LFE Эксцентрические цапфы для направляющих роликов LFR.
LFE..-A1 Эксцентрические цапфы для направляющих роликов LFR.
Принадлежности для для линейных направляющих с подшипниками-роликами INA
Соединители для рельс Описание
VBS Подходят для всех несущих рельсов LF. Рельсы с круглой дугой поставляются в стандартной комплектации с соединителем рельсов. Ударные прямые рельсы опционально доступны с соединителями рельсов. VBS уменьшает шум при ударе, увеличивает срок службы направляющей и повышает надежность работы.
Концевые пластины Описание
ANS.LFS Торцевые пластины предотвращают блуждание вала, которое может произойти в неблагоприятных условиях на всех несущих рейках, имеющих алюминиевый несущий корпус, в который вкатан или запрессован стальной вал.
Скребок питатель Описание
AB.W Устройство для смазки и очистки направляющих рельсов LFS.
AB Устройство для смазки и очистки кареток LFL.
AB.LFLL Устройство для смазки и очистки кареток LFLL.
Смазочные/защитные узлы Описание
AB.LFR Смазочно-защитные колпачки для LFCL. Состоят из пластикового корпуса и надеваются снизу на роликовый валик. С обеих сторон в них вставлены войлоки, пропитанные маслом NSF H1. При необходимости могут быть повторно смазаны через смазочный ниппель.
AB.LFL Смазочно-защитные колпачки для LFL20. Состоят из пластикового корпуса и надеваются снизу на роликовый валик. С обеих сторон в них вставлены войлоки, пропитанные маслом NSF H1. При необходимости могут быть повторно смазаны через смазочный ниппель.
Защитные планки Описание
ABAL Накладки ABAL изготовлены из пластика и могут быть прикреплены к бокам тележки LFL..- SF винтами. Накладка дополняет скребок питатель для LFL
Жесткие упоры Описание
PAH Фиксированный упор служит конечным упором или ограничивает путь тележек. Изготовлен из анодированного алюминия и буфера из высокопоглощающего пластика. Фиксированный упор можно установить на несущие рельсы в любом месте.
PASTP Фиксированный упор служит конечным упором или ограничивает путь тележек. Изготовлен из пластика. Фиксированный упор можно закрепить в любом месте несущих рельс.
Заглушки Описание
KA.LFS..-C Заглушки для направляющих рельсов LFS..-C.
KA.LFS..-M Заглушки для направляющих рельсов LFS..-M.
Защита пазов Описание
NAD Закрывают пазы рельса LFS..-M. Изготовлены из пластика.
Крепежные элементы Описание
MU Пазовые сухари (см. (1), (3), (4) на рис.).
SHR Пазовые винты (см. (2) на рис.).
LEIS-M..-T-Nut Пазовые планки (сталь) (см. (5) на рис.).
WKL Крепежный уголок.
SPPR Прихваты.
