Цилиндрические направляющие W30h6

сплошные цилиндрические направляющие, без резьбовых отверстий; возможно коррозионностойкое исполнение
Артикул (SKU): W30h6
Закажите этот товар в 1 клик

ВНИМАНИЕ! Нажмите на кнопку "Купить в 1 клик", укажите Ваше имя и телефон. Наш менеджер свяжется с Вами в кратчайшее время и оформит заказ, выставит счет и сообщит сроки доставки.


Узнать наличие на складе
Schaeffler INA

Оформите заявку на сайте.

или по тел.: 8 (800) 551-67-01

Дождитесь, когда с Вами свяжется наш специалист.

Согласуйте детали заказа, варианты оплаты и доставки

Закажите доставку или оформите самовывоз.

Описание товара
Подробности

сплошные цилиндрические направляющие, без резьбовых отверстий; возможно коррозионностойкое исполнение

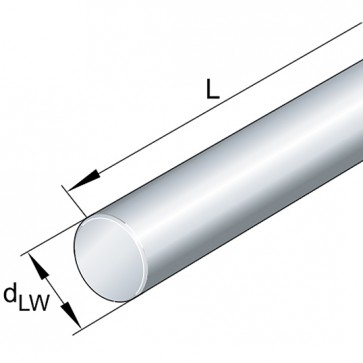

dLW 30  mm
L 6000  mm
  0 / -13  µm  Допуск h6
  +5 / -4  µm  Специальный допуск j5: только для валов из улучшенной стали.
  -20 / -41  µm  Специальный допуск f7: только для валов из улучшенной стали.
    Радиальная резьба:
jL = 150 мм
aL = 15 мм (схема расположения отверстий 03)
aR = 3 x G2 + G7 (схема расположения отверстий 04 - 05)
aL и aR зависят от длины цилиндрической направляющей.
Для исполнений с расположением отверстий 04 и 05 следует учесть осевые резьбы.
T7 = 11 мм
T8 = 3 мм
N3 = 7 мм
G7 = M6
    Осевая резьба:
G2 = M10 / M12 / M16

Радиальная резьба:
jL = 100 / 150 / 200 мм
aL = 20 мм (схема расположения отверстий 03)
aR = 3 x G2 + G7 (схема расположения отверстий 04 - 05)
aL и aR зависят от длины цилиндрической направляющей.
Для исполнений с расположением отверстий 04 и 05 следует учесть осевые резьбы.
T7 = 17 мм
T8 = 3,5 мм
N3 = 11 мм
G7 = M10
01   Индекс 01
осевая резьба с одной стороны
02   Индекс 02
осевая резьба с двух сторон
03   Индекс 03
радиальная резьба
04   Индекс 04
осевая резьба с одной стороны и радиальные резьбы
05   Индекс 05
осевая резьба с двух сторон и радиальные резьбы
Rhtmin 0,9  mm  Глубина поверхностной закалки:
Согласно DIN ISO 13012
t1 6  µm  Допуск круглости
t2 9  µm  Параллельность:
Измерение разности диаметров.
mW 5510  g/m  Масса вала
Для исполнений с индексом 04 и 05 следует учесть осевые резьбы.
Дополнительная информация
Дополнительная информация
Производитель Schaeffler INA
D 30
L, мм 6000
