Цилиндрические направляющие WH12h6
сплошные цилиндрические направляющие, без резьбовых отверстий; возможно коррозионностойкое исполнение
Артикул (SKU):
WH12h6
Закажите этот товар в 1 клик
Описание товара
Подробности
сплошные цилиндрические направляющие, без резьбовых отверстий; возможно коррозионностойкое исполнение
ХАРАКТЕРИСТИКИ

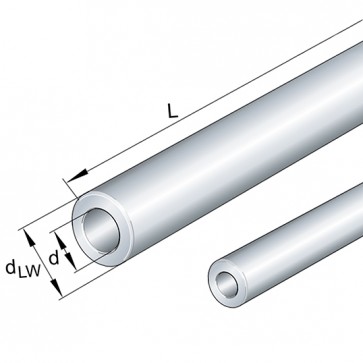

| d | 4 mm | Допуск: +/-0,45 Разнотолщинность стенки исходного материала: +/-5%. |
| dLW | 12 mm | Допуск h7: 0/-18 мкм Допуск h6 на диаметр – по запросу |
| Lmax | 5700 mm |
| 1) | Допуск круглости не должен превышать половины допуска диаметра | |
| 2) | При длине вала не более < 500 мм допуск на прямолинейность 0,1 мм. | |
| Rhtmin | 0,8 mm | Глубина поверхностной закалки: Согласно DIN ISO 13012 |
| t2 | 7 µm | Параллельность |
| t3 | 0,3 µm | Прямолинейность |
| mW | 0,79 kg/m | Масса вала |
Дополнительная информация
Дополнительная информация
| Производитель | Schaeffler INA |
|---|---|
| D | 4 |
| L, мм | 5700 |
