Цилиндрические направляющие W15h6

сплошные цилиндрические направляющие, без резьбовых отверстий; возможно коррозионностойкое исполнение
Артикул (SKU): W15h6
Узнать наличие на складе

Оформите заявку на расчет/подбор на сайте.

или по тел.: 8 (800) 551-67-01

Дождитесь, когда с Вами свяжется наш специалист.

Закажите доставку или оформите самовывоз.

Согласуйте все детали заказа.!

Описание товара
Подробности

сплошные цилиндрические направляющие, без резьбовых отверстий; возможно коррозионностойкое исполнение

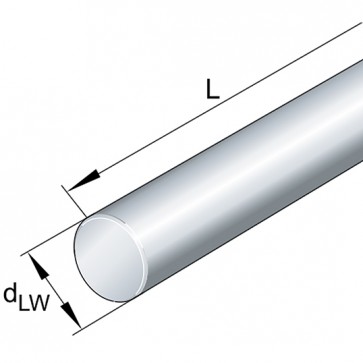

ХАРАКТЕРИСТИКИ

dLW 15  mm
L 6000  mm
  0 / -11  µm  Допуск h6
  -16 / -34  µm  Специальный допуск f7: только для валов из улучшенной стали.
    Осевая резьба:
G2 = M5 / M6 / M8
01   Индекс 01
осевая резьба с одной стороны
02   Индекс 02
осевая резьба с двух сторон
03   Индекс 03
радиальная резьба
04   Индекс 04
осевая резьба с одной стороны и радиальные резьбы
05   Индекс 05
осевая резьба с двух сторон и радиальные резьбы
Rhtmin 0,6  mm  Глубина поверхностной закалки:
Согласно DIN ISO 13012
t1 5  µm  Допуск круглости
t2 8  µm  Параллельность:
Измерение разности диаметров.
mW 1370  g/m Масса вала
Для исполнений с индексом 04 и 05 следует учесть осевые резьбы.
Дополнительная информация
Дополнительная информация
Вес, кг Нет
Производитель INA
D 15
L, мм 6000
